نمای اسپایدر چیست؟ نمای اسپایدر نوعی نمای شیشهای است که در بسیاری از ساختمانهای شاخص مانند فرودگاهها اجرا میشود. در این مقاله از شرکت نیک نما به طور کامل به اینکه نمای اسپایدر چیست و تمام جنبههای اجرای این نما و روشهای اجرای آن خواهیم پرداخت.
نمای اسپایدر شیشه ای یکی از محبوبترین و پیشرفتهترین سیستمهای نمای مدرن است که در ساختمانهای تجاری، اداری و مسکونی مورد استفاده قرار میگیرد. اگر زیباییشناسی را در کنار هزینههای معقول در نظر دارید، نمای شیشهای اسپایدر دقیقاً همان چیزی است که به دنبال آن هستید.
نمای شیشه اسپایدر چیست؟
نمای اسپایدر چیست؟ شیشه اسپایدر (Point-fixed glass facades)به نماهای کاملاً شیشهای اطلاق میشود که بدون قاب و با استفاده از سازهها یا اسکلتهای فلزی نصب میشوند. این نوع نمای شیشهای که با نام شیشه عنکبوتی نیز شناخته میشود، از جمله مدرنترین و زیباترین طرحهای معماری است. نمای شیشهای عنکبوتی منظرهای فوقالعاده وسیع و گسترده ارائه میدهد. جالب اینجاست که نام «spider» برای این نوع نما از ساختار عنکبوتی شکل طراحی آن گرفته شده است.

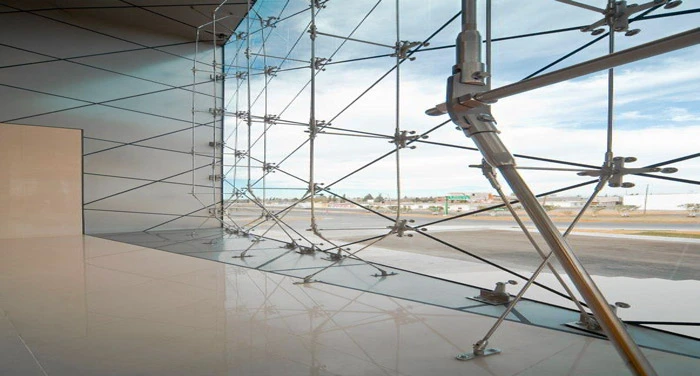

اجزای سیستم نمای اسپایدر چیست؟
شیشه اسپایدر
شیشه مورد استفاده در نماهای اسپایدر معمولاً از نوع بادوام و ایمن (تمپر شده یا لمینت شده) است که قادر به تحمل بارهای سنگین و شرایط سخت محیطی است.
انواع شیشه از لحاظ ساختار در نمای اسپایدر چیست عبارتند از:
شیشه لمینت
اجزای شیشه لمینت نمای اسپایدر چیست؟ از دو یا چند لایه شیشه تشکیل شده است که با استفاده از لایههای پلاستیکی مانند PVB به هم متصل شدهاند. این نوع شیشه به دلیل ویژگیهای ایمنی بالای خود شناخته شده است، زیرا وقتی میشکند، قطعات شیشه به هم چسبیده باقی میمانند و از هم جدا نمیشوند. این نوع شیشه به طور گسترده در پروژههای نمای اسپایدر که نیاز به ایمنی بیشتر دارند، استفاده میشود.
شیشه سکوریت
شیشه سکوریت یکی از بادوامترین انواع شیشه است که از طریق فرآیندهای حرارتی یا شیمیایی تقویت میشود. این شیشه ۴ تا ۵ برابر مقاومتر از شیشه معمولی است و میتواند در برابر ضربه، فشار و دماهای مختلف مقاومت کند.
کاربرد شیشه سکوریت در نمای اسپایدر چیست؟ معمولاً در نماهای اسپایدر برای ساخت پنلهای شیشهای بزرگ استفاده میشود.
سازه پشتیبان
سازه نگهدارنده و جنس آن بستگی به سیستمی دارد که برای اجرای نمای اسپایدر انتخاب میشود. به عنوان مثال، در سیستم فین گلس، سازه نگهدارنده از جنس شیشه است.
یراقآلات (روتل، اسپایدر، کانکتور و…)
یراقآلات مورد استفاده در نمای اسپایدر چیست؟ عموماً شامل اسپایدر، روتول، رابطها و اجزای مختلف دیگری است که نقش مهمی در اتصال پنلهای شیشهای به یکدیگر و همچنین به سازه اصلی دارند. این قطعات معمولاً از فلزات بادوامی مانند فولاد ضد زنگ ساخته میشوند تا وزن پنلهای شیشهای را تحمل کنند.
اجزای یراقآلات نمای اسپایدر چیست؟ به طور کلی، سه قطعه از لیست زیر برای اتصال شیشه به سازه باربر استفاده میشوند. جنس این قطعات از فولاد ضد زنگ است و تولید آنها نیاز به دقت و مهارت بالایی دارد. این قطعات عبارتند از:

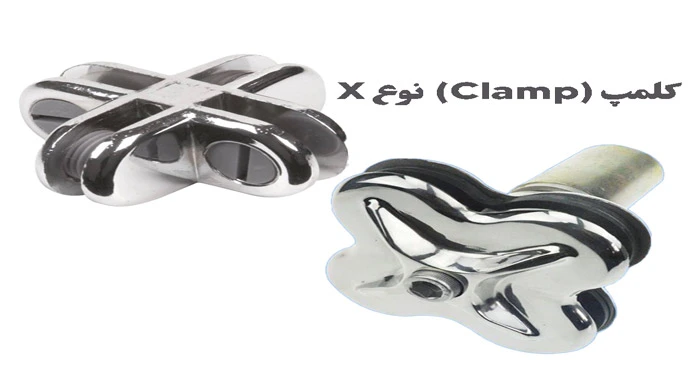

پنجه اسپایدر (چنگک)
رایجترین نوع پنجه اسپایدر در نمای اسپایدر چیست؟ نوع کلمپ ، به ویژه نوع X شکل آن است. به طور کلی، اسپایدر X شکل به دلیل جذابیت زیباییشناختی و شکل منحصر به فردش ترجیح داده میشود. همانطور که در تصویر زیر نشان داده شده است، کلمپ ها به صورت یک میخ چند وجهی طراحی شدهاند و میتوانند به صورت تک شاخه یا چند شاخه تولید شوند.
اسپایدر یا گیرهها با توجه به محل قرارگیری و همچنین با توجه به فواصل نصب سازههای باربر، در اشکال مختلفی مورد استفاده قرار میگیرند و بار را به سازه اصلی منتقل میکنند.

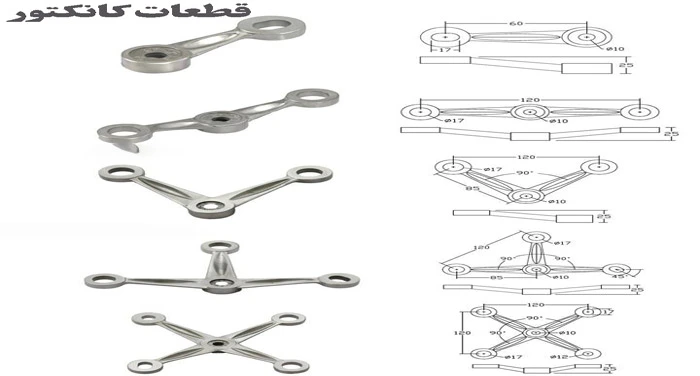

قطعات اتصال
اجزای اتصال، که به آنها کانکتور نیز گفته میشود، در مرکز اسپایدر قرار گرفتهاند و اتصال اسپایدر به سازه باربر را تسهیل میکنند.
روتل
روتلها اجزایی هستند که از پیچ، مهره، واشر فلزی و واشر لاستیکی تشکیل شدهاند و روی اسپایدر نصب میشوند. در اجرای نما، شیشه پس از گذراندن سه مرحله برش، آمادهسازی و سوراخکاری روی روتلها قرار میگیرد.
انواع سازه باربر در نمای اسپایدر چیست؟
در سیستم اسپایدر، سازه باربر نقش حیاتی ایفا میکند و در درجه اول وظیفه انتقال بارهای عمودی و جانبی را بر عهده دارد. سازه باربر در چهار نوع اجرا میشود که نوع اول آن در کشور ما رایجترین نوع است. در ادامه به توضیح بیشتر این انواع خواهیم پرداخت.

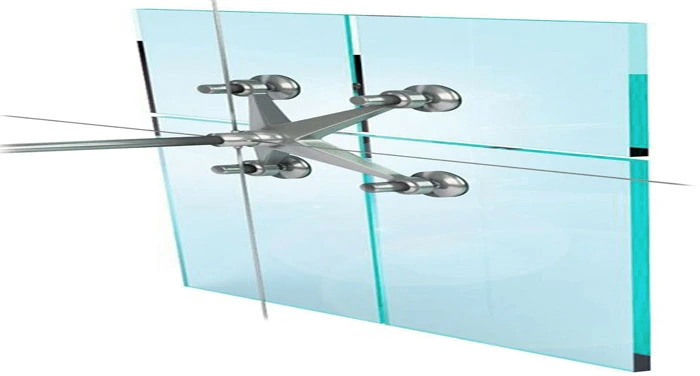

1. سیستم لوله ای یا خرپایی
در این روش، سازه خرپایی فلزی، چه به صورت لولهای و چه ترکیبی از هر دو شکل، با توجه به نوع و میزان بارهای اعمالی، با استفاده از مقاطع جعبهای یا پروفیلهای لولهای ساخته و تولید میشود. پس از تکمیل فونداسیون، این سازه فلزی روی پایههای ستون نصب میشود.
از مزایای این روش در نمای اسپایدر چیست؟ میتوان به سرعت اجرای بالا، سهولت طراحی، عدم وجود محدودیتهای طراحی و محاسباتی، هزینههای کمتر و در دسترس بودن مصالح لازم برای اجرای این سیستم اشاره کرد. این مزایا منجر به اولویت این روش نسبت به سایر روشها شده است.
2. سیستم کششی یا تنشن (Tension)
در روش سیستم کششی، بار با استفاده از کابلهای فولادی به تکیهگاهها منتقل میشود. این سیستم طراحی پیچیدهتری دارد و نیاز به بررسی دقیق مسائلی مانند انحراف طولانی مدت، اثرات تنشهای حرارتی بر کشیدگی و انقباض کابلها و عوامل مشابه دارد.
بدیهی است که این توجه به جزئیات در طراحی و اجرا منجر به محدودیتهای خاصی در توسعه روش سیستم کششی میشود.
3. سازه باربر شیشه ای یا فین گلس (Fin Glass)
حمل و نقل در این روش نمای اسپایدر چیست؟ در این سیستم، حمل و نقل کالا با استفاده از یک سازه نگهدارنده شیشهای انجام میشود. یک تیغه شیشهای به صورت عمودی در مقابل نما قرار میگیرد و متعاقباً، براکتهای عنکبوتی روی آن نصب میشوند، همانطور که در تصویر زیر نشان داده شده است.
از مزایا و ویژگیهای مثبت این روش میتوان به مواردی مانند ظرافت بیشتر، ظاهر شیشهای یکنواخت و عدم نیاز به مصالح دیگر اشاره کرد. در مقابل، محدودیتهای طراحی و اجرا و همچنین هزینههای سختافزاری این روش در مقایسه با سایر سیستمها بیشتر است.

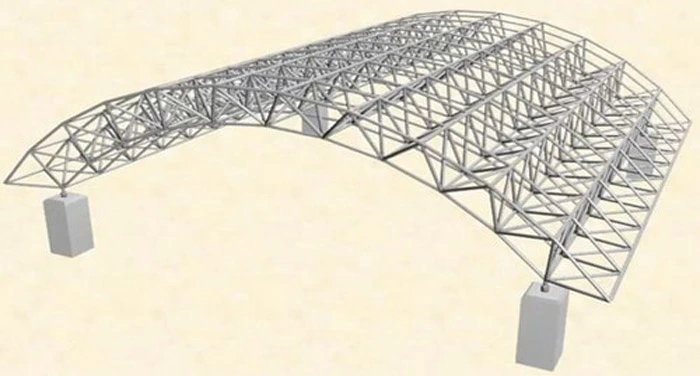

4. سازه فضا کار (Space Frame)
این روش معمولاً در نماهای منحنی و کروی و همچنین در نصب سقفهای شیشهای به کار میرود. در این سیستم، سازه باربر از اعضای خرپا تشکیل شده است که در محل اتصال با استفاده از گویهای فلزی سوراخدار به هم متصل شدهاند، همانطور که در شکل زیر نشان داده شده است.
5. نمای اسپایدر کابلی (Cable Spider Facade)
نمای اسپایدر کابلی در نمای اسپایدر چیست؟ در این نوع نمای اسپایدر، پنلهای شیشهای از طریق کابلهای فلزی به سازه اصلی متصل میشوند. این کابلها معمولاً از جنس استیل ضد زنگ هستند و توانایی تحمل فشار و کشش قابل توجهی را دارند. این سیستم عمدتاً در ساختمانهایی با طراحیهای منحصر به فرد و مدرن مورد استفاده قرار میگیرد و ظاهری مینیمالیستی و جذاب به نما میبخشد.

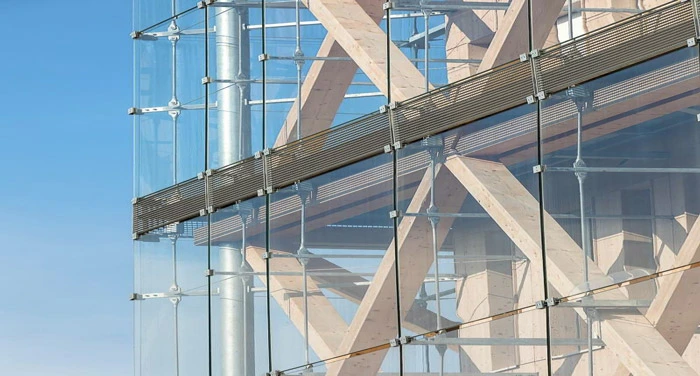

مزایای نمای اسپایدر شیشه ای چیست؟
- کم وزن بودن
- انعطاف پذیری بالا
- افزایش سرعت عملکرد
- ایمنی بالا
- افزایش دید
- عایق حرارتی و صوتی مناسب
- افزایش ارزش مالی ساختمان
- سهولت نگهداری و تمیز کردن
- زیبایی شناسی مدرن
- افزایش نور طبیعی در فضای داخلی ساختمان

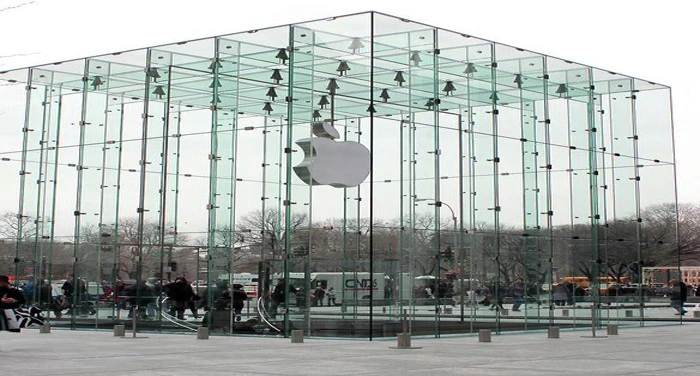

کاربرد نمای اسپایدر شیشه ای چیست؟
ساختمانهای اداری و تجاری:
در نمای بیرونی دفاتر شرکتها، مراکز خرید، بانکها و سازههای تجاری برای ایجاد ظاهری مدرن و لوکس استفاده میشود.
ورودیها و لابیها:
در ورودی ساختمانها یا لابیهای بزرگ برای ایجاد حس باز بودن و شفافیت استفاده می شود.
سالنهای نمایشگاه و گالریها:
به دلیل شفافیت بالا و کاهش عناصر مزاحم، برای نمایش بهتر محصولات یا آثار هنری.
فرودگاهها و ایستگاهها:
در دیوارها یا پارتیشنهای داخلی و خارجی برای بهرهگیری از نور طبیعی و طراحی باز.
پوشش فضاهای عمودی خاص:
مانند راهپلههای مرکزی، آسانسورهای شیشهای یا راهروهای معلق برای حفظ وضوح و شفافیت بصری.
خدمات نصب و طراحی نمای مدرن اسپایدر برای ویلاهای شخصی و ساختمان های بلند با افراد متخصص و بهترین نوع متریال توسط شرکت نیک نما انجام میشود برای مشاوره رایگان تخصصی در زمینه طراحی و اجرای نمای اسپایدر ، با شماره 09123622243 تماس بگیرید.
جمع بندی
نمای اسپایدر چیست؟ نمای شیشهای اسپایدر با ساختار فین گلس، گزینهای پیشرفته و از نظر زیباییشناسی مطلوب برای طراحی نمای خارجی ساختمانهای مدرن است که ترکیبی از شفافیت، زیبایی و مقاومت سازهای را ارائه میدهد. این سیستم معماران را قادر میسازد تا طرحهای منحصر به فرد و جذابی خلق کنند و در عین حال به افزایش نور طبیعی و بهرهوری انرژی در ساختمانها نیز کمک میکند.
سوالات متداول
- هزینه نمای اسپایدر چقدر است؟
هزینه نمای اسپایدر به عوامل مختلفی بستگی دارد؛ از جمله عوامل مؤثر بر هزینه نمای اسپایدر چیست؟ مساحت پروژه ، کیفیت یراق آلات ، سازه نگهدارنده ،سازه شیشه ای ، ابعاد شیشه ، ارتفاع ساختمان
- نمای اسپایدر بهتر است یا نمای کرتین وال؟
برخلاف تصور برخی افراد مبنی بر اینکه نمای اسپایدر به دلیل کاهش استفاده از پروفیل، ارزانتر است، باید توجه داشت که این نما به عنوان یک گزینه لوکس شناخته میشود و هزینه اتصالات آن بسیار قابل توجه است.
در نمای کرتین وال، سطح به دلیل استفاده از پروفیلهای افقی و عمودی، قاببندی را نشان میدهد. در مقابل، نمای اسپایدر با اتصالات نقطهای، سطح یکنواختتری را ارائه میدهد.
- آیا نمای اسپایدر نمایی ایمن است؟
گذشته به دلیل شکنندگی شیشه، اعتمادی به آن وجود نداشت. با این حال، در حال حاضر، با تولید شیشههای ضد گلوله، نشکن و بادوام، میتوانید با اطمینان خاطر این ماده را در طراحی ساختمان خود بگنجانید.
